1025型樓承板機技術參數表

　　設備總長：10.5m 寬度 1.5m高度 1.2m
版型寬度：寬度1025  展開寬度1.25米 峰高50  峰距342
減速機構：行星擺線減速機。
傳動方式：2寸鏈條傳動
設備重量：不少于13.5T    450工字鋼大架
軸直徑材質：軸￠100實心軸 材質  45#鋼調質 HB220-250，6319軸承內孔￠95
材質及處理：壓輪為G鉻15軸承鋼，硬度58-62度，拋光鍍硬鉻0.05mm，軸與孔配合沒有松動 間隙，版型正面?zhèn)让嬗邪伎印Π搴穸?8mm.
主機功率：15KW/6極  380V 及變頻器。
控制系統：臺灣臺達PLC數控系統面板, 觸摸顯示屏，控制尺寸±1mm
液壓功率：7.5KW
切斷方式：液壓切斷功率7.5KW，125的油缸兩個，刀片Cr12淬火，Rc62，無飛邊。
壓板厚度：0.8~1.5mm
1輔機：放料架1臺
壓板速度：8~12米/分
廠家提供：調試安裝

1025型樓承板機詳細技術參數：
長*寬*高：15000mm*2500mm*1400mm
機器重量：12T左右
大架用料：400H鋼
中板厚度：18mm

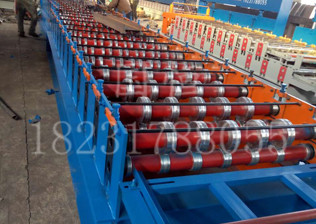

成型軸：直徑 90 mm　45#調質
成型輪：材料45#鍛打　鍍硬鉻
傳動方式：1.5寸鏈輪、鏈條
動力：主機22KW
成型排數：20排
成型速度：8-12m/min
壓制厚度：0.6-1.5mm
壓制寬度：1000mm
電控系統：采用工業電腦PLC控制；
泵站電機：3KW
